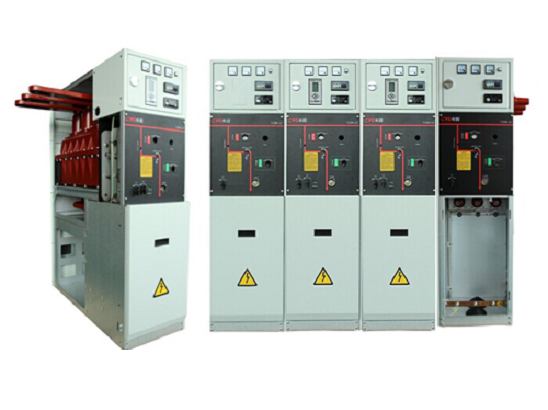

IHM-RMUG固体绝缘环网柜

IHM-RMUG固体绝缘环网柜是本公司自行硏发的新一代环保型固体绝缘环网柜，所有带电部件及开关全密封在一个环氧塑脂壳体内，壳体内无SF6气体。整个开关装置不受外部环境影响，确保运行可靠性和人身安全性，并且实现了免维护。 固体绝缘环网柜有三种开关组成，即V单元（断路器单元），C单元(负荷开关单元).F单元(组合电器单元)，毎个单元可以单独使用也可以自由扩展，其结构分为智能控制仪表室、操作机构和一次部分，仪表室可配微机保护（控制器），一次部分采用APG自动凝胶工艺，将隔离开关和灭弧室完全固封在环氧树脂中，并有专用接头和母线相连。灭弧室采用专用的铜铬触头材料，R型纵磁场触头，以及完全一次封排工艺。该灭孤室开断短路电流能力及稳定性、电寿命、温升以及绝缘水平都较之前的灭孤室（铜铝触头材料），杯状纵磁场触头结构，以及不完全一次封排工艺有了明显提高。操动机构采用与开关配合一体的弹操机构，即隔离开关和主开关弹操机构为一整体，可方便实现互锁，而且机构零件少，减少了不必要的传动环节，可靠性高，并可根据用户需要实现电动操作。 环网单元适用于12KV、50Hz的三相交流配电系统，用于环网供电或终端供电。环网单元可安装在工矿企业、住宅小区、学校、公园等的配电系统，也可装入紧凑式型箱式变电站中，用于配电变压器的控制和保护。
